Ci2451
Active
2.4GHz收发 & 8位RISC，SOP8封装
产品概述
| 工作频段 | 2.4GHz & BLE | ||
|---|---|---|---|
| 关断电流 | 2uA | ||
| 发射功率/电流 | +11dBm（最高） | 46mA | |
| +9dBm | 35mA | ||
| +2dBm | 25mA | ||
| -4dBm | 19mA | ||
| -10dBm | 18mA | ||
| 数据速率 | 2Mbps | 1Mbps | 250Kbps |
| 接收灵敏度 | -80dBm | -84dBm | -90dBm |
| 功耗 | 20mA | 19.5mA | 19mA |
| 电源电压 | 2.1-3.6 V | ||
| 调制方式 | GFSK/FSK | ||
| 待机电流 | 20mA | ||
| 接口协议 | 两线SPI接口 | ||
| 快速启动时间 | ≤160uS | ||
| 数字IO电压 | 1.9V - 3.6V | ||
| 外接晶振 | 16MHz±20ppm | ||
| 其它 | 兼容 BLE4.2 PHY&MAC | ||
| 内部集成高 PSRR LDO | |||
| 内部集成智能 ARQ 基带协议引擎 | |||
| 收发数据硬件中断输出 | |||
| 支持 1bit RSSI 输出 | |||
| 少量外围器件,降低系统应用成本 | |||
| Core Platform |
8bit RISC (8级堆栈) Up to 20MHz |
||
|---|---|---|---|
| Memory | 48 bytes SRAM | 1K×14 bits EPROM | |
| Timer | 2×Timer | ||
| Analog | 11阶LVD (Low Voltage Detection) | ||
| Interface | 4×GPIO | 1×PWM | 1×BZ(Buzzer) |
| 38/57KHz IR Carrier | |||
| Power & Safe |
4×LPMODE, Halt Power 4uA (WDT Run) POR (Power-On Reset) LVR (Low Voltage Reset) WDT (Watchdog Timer) 2.1~3.6V Supply |
||
ESOP8 / 5*6*1.5mm
Ci2451是一款集成无线收发器和8位RISC（精简指令集）MCU的SOC芯片。
无线收发器特性：
工作在 2.4GHz ISM 频段
调制方式：GFSK/FSK
数据速率：2Mbps/1Mbps/250Kbps
兼容 BLE4.2 PHY&MAC
接收灵敏度：-80dBm @2Mbps
最高发射功率：+11dBm
最高 10MHz 三线 SPI 接口
内部集成智能 ARQ 基带协议引擎
支持 1bit RSSI 输出
MCU 特性：
内建 11 阶低电压侦测电路（LVD）
1K×14 bits EPROM
48 bytes SRAM
4 个 GPIO
GPIO 输入时可选择内建上拉及下拉电阻
GPIO 输入可选为 TTL/CMOS/无斯密特触发器
GPIO 输出可选择上拉或开漏输出
GPIO 输出可选择小灌电流或大灌电流
GPIO 输出可选择小推电流或大推电流
8 级堆栈
1 个 8 位向上计数器（Timer0），支持预分频
1 个 8 位向下计数器（Timer1），支持重载或连续向下计数
1 路 8 位脉冲宽度调节输出（PWM）
1 个蜂鸣器输出（BZ1）
38/57KHz 红外线载波频率可供选择，同时载波的极性可配置
内建上电复位电路（POR）
内建低压复位电路（LVR）
内建看门狗计数器（WDT）
双时钟机制，系统可以在高速时钟和低速时钟间切换
—内部高速时钟：I_HRC（1~20MHz）
—内部低速时钟：I_LRC（32KHz）
四种工作模式—正常模式（Normal mode）、慢速模式（Slow mode）、待机模式（Standby mode）、睡眠模式（Halt mode）
6 种硬件中断—Timer0 上溢出中断、Timer1 下溢出中断、WDT 中断、PB 输入状态改变中断、外部输入中断、低电压侦测中断
在待机模式（Standby mode）下可由 6 种中断唤醒—Timer0 上溢出中断、Timer1 下溢出中断、WDT 中断、PB 输入状态改变中断、外部输入中断、低电压侦测中断
在睡眠模式下可由三种中断唤醒—WDT 中断、PB 输入状态改变中断、外部输入中断
其它特性：
宽电源电压范围 2.1V-3.6V
超低睡眠功耗 4uA(WDT 开启，MCU 处于睡眠模式，无线收发器处于关断模式)
ESOP-8 封装
极少外围器件，降低系统应用成本
封装外壳的底部金属片为芯片地，其必须接在系统公共地上

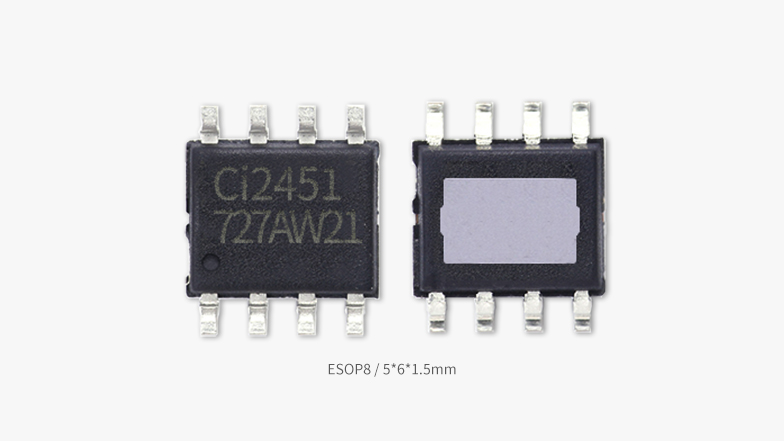

Ci2451 芯片图
脚位图
应用领域
-
智能灯具控制
-
无线玩具
