Ci523(ESOP16)
Active
13.56MHz，ISO/IEC14443 A/B，ESOP16封装
产品概述
| 频段 | 13.56MHz | ||
|---|---|---|---|
| 支持协议 | ISO/IEC 14443 A/B | ||
| 支持主机接口 | SPI接口 | ||
| 典型操作距离 | 50mm（取决于天线的尺寸和圈数） | ||
| 电流 | 0.9uA 硬掉电电流（3.3V） | ||
| 1.5uA 软掉电电流（3.3V） | |||
| 电源电压 | 2.3-3.6V | ||
| 其它 | 高度集成的模拟电路，解调和译码响应 | ||
| 带缓冲的输出驱动器，使用少量的外围元件与天线连接 | |||
| 支持 ISO/IEC 14443 A更高速率通信，最高达848kBd | |||
| 支持SPI接口，通信速率高达10Mbits/s | |||
| 64字节发送和接收FIFO缓冲区 | |||
| 灵活的中断模式 | |||
| 低功耗硬复位功能 | |||
| 支持软掉电模式 | |||
| 集成可编程定时器 | |||
| 内部振荡器，连接27.12MHz石英晶体 | |||
| CRC 协处理器 | |||
展开

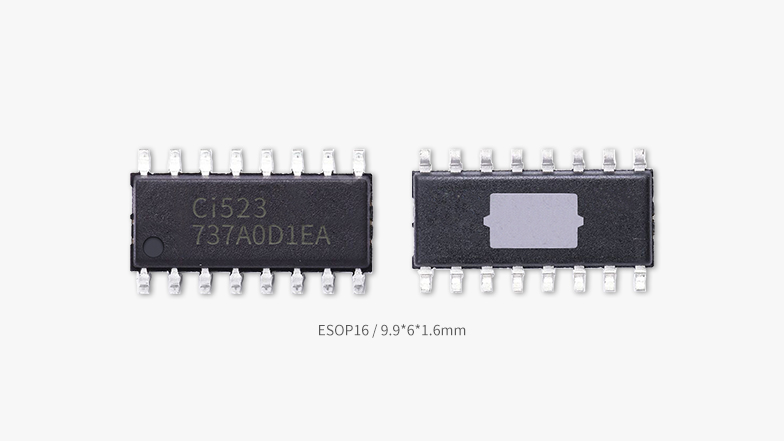

ESOP16 / 9.9*6*1.6mm
Ci523是一个高度集成的，工作在13.56MHz的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A/B。
无需外围其他电路，Ci523的内部发送器可驱动读写器天线与ISO/IEC 14443 A/B卡和应答机通信。接收器模块提供一个强大而可靠的电路，用以解调译码ISO/IEC 14443 A/B兼容卡及应答机信号。数字模块处理完整的ISO/IEC 14443 A/B帧和错误检测功能(奇偶和CRC)。
Ci523提供SPI（串行外设接口）主机接口。
Ci523（ESOP16）芯片图
脚位图
典型应用原理图
应用领域
-
智能支付系统
-
智能门锁
-
NFC一键解锁仪表
