Si523
Active
13.56MHz，ISO/IEC 14443 A/B，QFN32封装
产品概述
| 频段 | 13.56MHz | ||
|---|---|---|---|
| 支持协议 | ISO/IEC 14443 A/B | ||
| 支持主机接口 | SPI接口 | I2C接口 | 串行UART |
| 典型操作距离 | 50mm（取决于天线的尺寸和圈数） | ||
| 电流 | 3.5uA自动寻卡电流（500ms） | ||
| 1.1uA 硬掉电电流（3.3V） | |||
| 1.1uA 软掉电电流（3.3V） | |||
| 电源电压 | 2.5-3.6V | ||
|
超低功耗自动 载波侦测功能 (ACD*) |
自动检测 13.56MHz 外部射频场和射频卡 | ||
| ACD 过程不需要 MCU 干预 | |||
| OSC 起振失败监测功能 | |||
| 其它 | 高度集成的模拟电路，解调和译码响应 | ||
| 带缓冲的输出驱动器，使用少量的外围元件与天线连接 | |||
| 支持 ISO/IEC 14443 A更高速率通信，最高达848kBd | |||
| 64 字节 FIFO | |||
| 灵活的中断模式 | |||
| 低功耗硬复位功能 | |||
| 支持软掉电模式 | |||
| 集成可编程定时器 | |||
| 27.12MHz 内部振荡器 | |||
| 集成 CRC 协处理器 | |||
| 可编程 I/O 管脚 | |||
展开

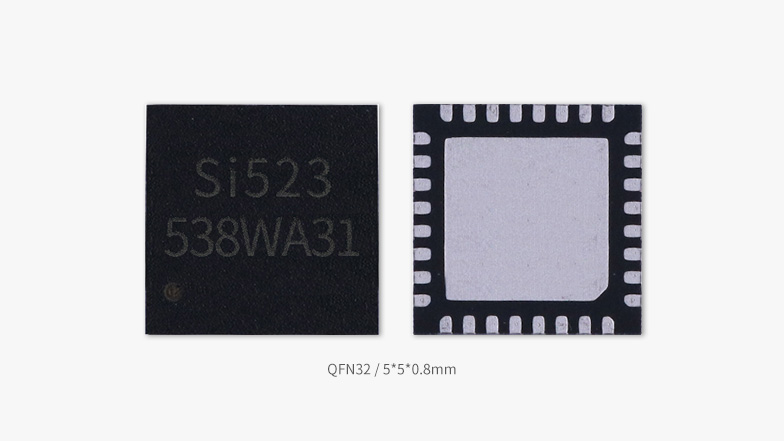

QFN32 / 5*5*0.8mm
Si523 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持 ISO/IEC 14443 A/B，支持自动载波侦测功能（ACD）。
无需外围其他电路，Si523 的内部发送器可驱动读写器天线与 ISO/IEC 14443 A/B卡和应答机通信。接收器模块提供一个强大而可靠的电路，用以解调译码 ISO/IEC 14443 A/B兼容卡及应答机信号。数字模块处理完整的 ISO/IEC 14443 A/B 帧和错误检测功能(奇偶和 CRC)。
ACD 模式下，芯片大部分时间处于休眠状态，由3K RC 定时唤醒，以超低功耗侦测13.56MHz 的射频场和射频卡，检测到场或卡自动产生中断唤醒 MCU。侦测场和卡的功能可以单独使能。在典型的 500ms 轮询周期下，电流约为3.5uA。整个 ACD 过程不需要 MCU 干预。
芯片实现了多种主机接口
- SPI 接口，速率高达10Mbits/s
- 标准双线串行接口，快速模式速率达 400kBd，高速模式速率达 3400kBd
- 串行 UART，速率达1228.8kBd
Si523 芯片图
脚位图
开发测试套件
应用领域
-
智能支付系统
-
智能门锁
产品订购
开发套件&支持
请咨询当地代理商 或
与我们联系
