Si522
Active
13.56MHz，ISO/IEC14443 A，QFN32封装
产品概述
| 频段 | 13.56MHz | ||
|---|---|---|---|
| 支持协议 | ISO/IEC 14443 A | ||
| 支持主机接口 | SPI接口 | I2C接口 | 串行UART |
| 典型操作距离 | 50mm（取决于天线的尺寸和圈数） | ||
| 电流 | 1.2uA 硬掉电电流（3.3V） | ||
| 1.5uA 软掉电电流（3.3V） | |||
| 电源电压 | 2.5-3.6V | ||
| 其它 | 高度集成的模拟电路，解调和译码响应 | ||
| 带缓冲的输出驱动器，使用少量的外围元件与天线连接 | |||
| 支持 ISO/IEC 14443 A更高速率通信，最高达848kBd | |||
| 64字节发送和接收FIFO缓冲区 | |||
| 灵活的中断模式 | |||
| 低功耗硬复位功能 | |||
| 支持软掉电模式 | |||
| 集成可编程定时器 | |||
| 内部振荡器，连接27.12MHz石英晶体 | |||
| 集成 CRC 协处理器 | |||
展开

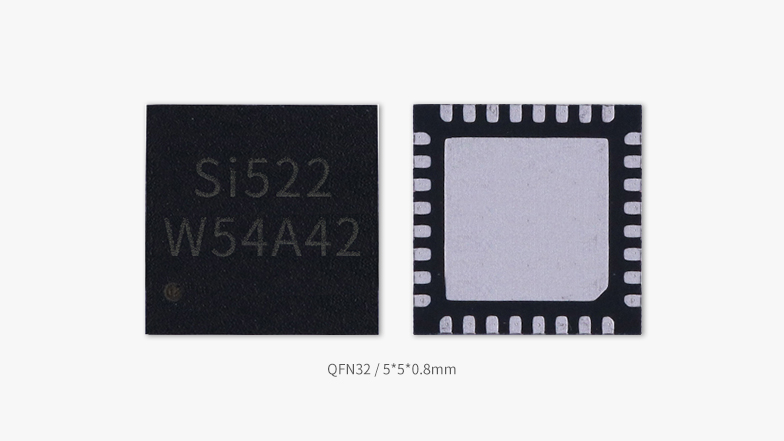

QFN32 / 5*5*0.8mm
Si522 是一个高度集成的，工作在 13.56MHz 的非接触式读写器芯片，阅读器支持ISO/IEC 14443 A。
无需外围其他电路，Si522 的内部发送器可驱动读写器天线与 ISO/IEC 14443 A卡和应答机通信。接收器模块提供一个强大和可靠的电路来解调译码ISO/IEC 14443 A兼容卡和应答机的信号。数字模块处理完整的ISO/IEC 14443 A帧和错误检测功能（奇偶和CRC）。
Si522 芯片图
脚位图
开发测试套件
应用领域
-
智能支付系统
-
智能门锁
产品订购
型号
封装 | 尺寸
包装
从CSM订购
开发套件&支持
请咨询当地代理商 或
与我们联系
相关产品
| 13.56MHz | 支持协议 | 是否支持ACD功能 | SPI接口 | UART接口 | I/C接口 | 封装 | 典型操作距离 |
| Si522A | ISO14443 A | √ | √ | √ | √ | QFN32 | 50mm |
| Si523 | ISO14443 A/B | √ | √ | √ | √ | QFN32 | 50mm |
| Si512 | ISO14443 A/B和Felica | √ | √ | √ | √ | QFN32 | 50-100mm（视工作模式而定） |
| Ci522(QFN16) | ISO14443 A | / | √ | / | / | QFN16/ESOP16 | 50mm |
| Ci522(ESOP16) | |||||||
| Ci523(QFN16) | ISO14443 A/B | / | √ | / | / | QFN16/ESOP16 | 50mm |
| Ci523(ESOP16) | |||||||
| Ci520 | ISO14443 A | / | √ | / | / | QFN32 | 50mm |
| Ci521 | ISO14443 A/B | / | √ | / | / | QFN32 | 50mm |
