Si24R1

Active

+7dBm,2.4GHz收发一体,QFN20封装

产品概述

工作频段 2.4GHz
关断电流 1uA
发射功率/电流 +7dBm(最高) 25mA
+4dBm 16mA
0dBm 12mA
-6dBm 9.5mA
-12dBm 8.5mA
数据速率 2Mbps 1Mbps 250Kbps
接收灵敏度 -83dBm -87dBm -96dBm
功耗 15mA 14.5mA 14mA
电源电压 1.9-3.6V
调制方式 GFSK/FSK
待机电流 15uA
接口协议 10MHz四线SPI
快速启动时间 ≤130uS
数字IO电压 1.9V-5.25V
外接晶振 16MHz±60ppm
其它 内部集成高 PSRR LDO
内部集成智能 ARQ 基带协议引擎
收发数据硬件中断输出
支持 1bit RSSI 输出
极少外围器件,降低系统应用成本
展开

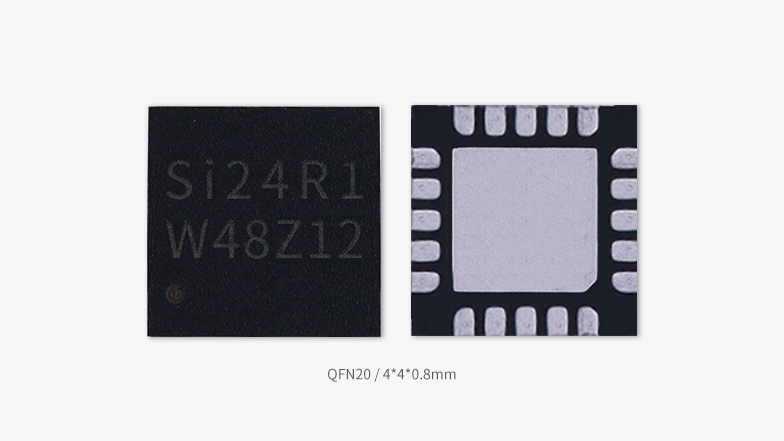

QFN20 / 4*4*0.8mm

Si24R1是一款通用型低功耗、高性能的2.4GHz无线射频收发器芯片,专为低功耗无线场合设计,工作频率范围为2400MHz-2525MHz,支持2Mbps,1Mbps,250Kbps三种数据速率。

Si24R1最大发射功率+7dBm(可调),关断电流仅为1uA,接收灵敏度-83dBm @2Mbps。在有源卡应用中,芯片大多数时候处于睡眠状态,所以Si24R1的整体功耗非常低,可以轻松实现3年以上的工作时间。

Si24R1具有非常低的系统应用成本,只需要一个 MCU 和少量外围无源器件即可组成一个无线数据收发系统。

Si24R1于2012年正式量产,产品一致性好、稳定性高,又兼具性价比,赢得了各领域客户的一致认可。Si24R1兼容我司2.4GHz全系列芯片,可作为接收器。

主要应用在中远距离的低功耗无线数据传输和控制系统中,如有源RFID、智能家居、无线数据传输模块等。

Si24R1 芯片图

脚位图

典型应用原理图

开发测试套件

应用领域

产品订购

型号
封装 | 尺寸
包装
从CSM订购
Si24R1
QFN20/4*4*0.8mm
4000pcs/卷带
Si24R1 Demo板
35*17mm
/
Si24R1接收器(含Si24R1模块)
/
/
Si24R1 RFID阅读器
58mm*27mm
/
